수도관 규격

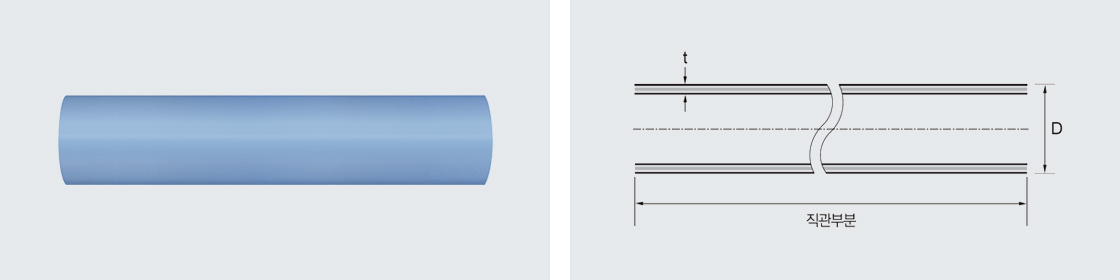

HI-3P 직관 압력별 치수 및 참고 무게

HI-3P 직관 압력별 치수 및 참고 무게

호칭지름공칭 압력 (PN)바깥 지름(D) (mm)두께(t) (mm)참고 무게 (kg/본)비고
1620222.0 ~ 2.40.768참고 무게
: 1본당 4 m 기준
2020262.4 ~ 2.91.092
2520322.9 ~ 3.41.600
3516423.1 ~ 3.72.312
4016483.5 ~ 4.12.956
5016604.4 ~ 5.16.930참고 무게
: 1본당 6 m 기준
6516765.6 ~ 6.411.088
12.54.5 ~ 5.29.108
7516896.5 ~ 7.415.054
12.55.2 ~ 6.012.330
100161146.7 ~ 7.620.166
125161408.2 ~ 9.330.312
150161659.7 ~ 10.942.060
2001621612.7 ~ 14.271.904
12.510.3 ~ 11.659.262
25012.526712.7 ~ 14.290.006
30012.531815.1 ~ 16.9127.536
35012.535516.9 ~ 18.8158.838
40012.540019.1 ~ 21.3202.488
10.015.3 ~ 17.1164.100

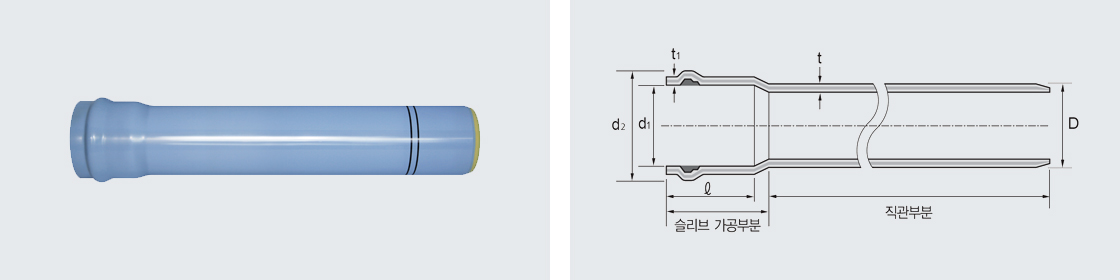

편수 칼라관의 치수 및 허용차

GIS용 편수 칼라관의 치수 및 허용차

단위 : mm

호칭(dₙ) 공칭 압력 (PN)편수부내경(d₁)삽입부(ℓ)참고 무게 (kg/본)비고
표준(d₁)d₁의허용차
501661.3±0.50907.115참고 무게
: 1본당 6 m 기준
651677.3±0.509511.403
12.59.367
751690.3±0.509515.506
12.512.7
10016115.6±0.6511520.839
12516142.0±0.8013031.373
15016167.3±1.0013543.603
20016219.5±1.2015575.02
12.561.831
25012.5271.1±1.4018094.507
30012.5322.7±1.60210134.764
35012.5360.0±2.00250169.163
40012.5406.0±2.50280215.988
10175.040
  • 비고 1. 평균 바깥지름(D) 및 허용차는 KS M 3401(2021)에 따른다.
  • 비고 2. (ℓ) 의 허용차는 기준값 이상으로 한다.
  • 비고 3. 호칭지름별 최소두께(t)와 허용차는 KS M 3401(2021) 공칭압력(PN)에 따른다.
  • 비고 4. 편수 칼라 가공 부분의 바깥 모양은 규정하지 않는다.
  • 비고 5. 고무링의 모양 및 치수는 별도로 규정하지 않는다.
KS M 3401(2021) 관의 바깥지름 및 허용차와 관벽두께
설계 계수 C=2.5에 따른 공칭압력 PN

단위 : mm

호칭지름바깥지름관벽두께
기본치수최대/최소
바깥지름
허용차
평균
바깥지름
허용차
S 16
(SDR 33)
S 12.5
(SDR 26)
S 10
(SDR 21)
S 8
(SDR 17)
S 6.3
(SDR 13.6)
S 5
(SDR 11)
S 4
(SDR 9)
설계 계수 C=2.5에 따른 공칭압력 PN
PN 6PN 8PN 10PN 12.5PN 16PN 20PN 25
1318±0.20±0.20-----1.6-
1622±0.20±0.20----1.62-
2026±0.20±0.20---1.51.92.4-
2532±0.30±0.20--1.61.92.42.9-
3038±0.35±0.20--1.82.32.83.5-
3542±0.35±0.20--22.53.13.8-
4048±0.40±0.20--2.32.83.54.4-
5060±0.50±0.20-2.32.93.54.45.5-
6576±0.50±0.20-2.93.64.55.66.9-
7589±0.50±0.20-3.44.25.26.58.1-
설계 계수 C=2.0에 따른 공칭압력 PN

단위 : mm

호칭지름 바깥지름 관벽두께
기본치수 최대/최소
바깥지름
허용차
평균
바깥지름
허용차
S 20
(SDR 41)
S 16
(SDR 33)
S 12.5
(SDR 26)
S 10
(SDR 21)
S 8
(SDR 17)
S 6.3
(SDR 13.6)
S 5
(SDR 11)
설계 계수 C=2.0에 따른 공칭압력 PN
PN 6PN 8PN 10PN 12.5PN 16PN 20PN 25
100114±0.65±0.20-3.54.45.46.78.410.4
125140±0.80±0.40-4.25.46.78.210.312.7
150165±1.00±0.50-56.37.99.712.115
200216±1.30±0.70-6.58.310.312.715.919.6
250267±1.60±0.90-8.110.312.715.719.6-
300318±1.90±1.00-9.612.215.118.723.4-
350355±2.50±1.10-10.913.616.921.126.1-
400400±3.00±1.209.812.315.319.123.729.4-
450450±3.00±1.401113.817.221.526.733.1-
500500±3.50±1.5012.315.319.123.929.736.8-
560560±4.00±1.7013.717.221.426.7---
630630±4.60±1.9015.419.324.130.0---
  • 비고 1. 최대, 최소 바깥지름이랑 임의의 곳에서의 바깥지름 측정값 중 최대값과 최소값을말한다.
  • 비고 2. 평균 바깥지름이랑 임의의 곳에서 직각 두 방향의 측정값 D1 및 D2의 산술 평균값 [(D1+D2)/2]으로 하거나 또는 원둘레 측정값을 원둘레율 3.142로 나눈 값을 말한다.
  • 비고 3. 평균 바깥지름의 정원도 N은 다음 식에 따라 계산하고 3 % 이하로 한다.
    • ※ 여기에서
    • N : 정원도(%)
    • D1 : 바깥지름의 최대 측정값 (mm)
    • D2 : 바깥지름의 최소 측정값 (mm)
관벽 두께의 허용값

단위 : mm

관벽 두께(최소값)
> t ≤
허용차관벽 두께(최소값)
> t ≤
허용차
1.02.00.421.022.02.4
2.03.00.522.023.02.5
3.04.00.623.024.02.6
4.05.00.724.025.02.7
5.06.00.825.026.02.8
6.07.00.926.027.02.9
7.08.01.027.028.03.0
8.09.01.128.029.03.1
9.010.01.229.030.03.2
10.011.01.330.031.03.3
11.012.01.431.032.03.4
12.013.01.532.033.03.5
13.014.01.633.034.03.6
14.015.01.734.035.03.7
15.016.01.835.036.03.8
16.017.01.936.037.03.9
17.018.02.037.038.04.0
18.019.02.1
19.020.02.2
20.021.02.3
  • 비고 1. 관벽 두께(최소값) 허용차의 마이너스 쪽은 허용하지 않는다.
  • 비고 2. 관벽 두께(최소값)의 허용차는 관벽의 어느 지점에서나 적용된다.
