3중벽 구조

HI-3R 종류 및 규격

HI-3P (수도용 내충격성) ABS이음관의 규격

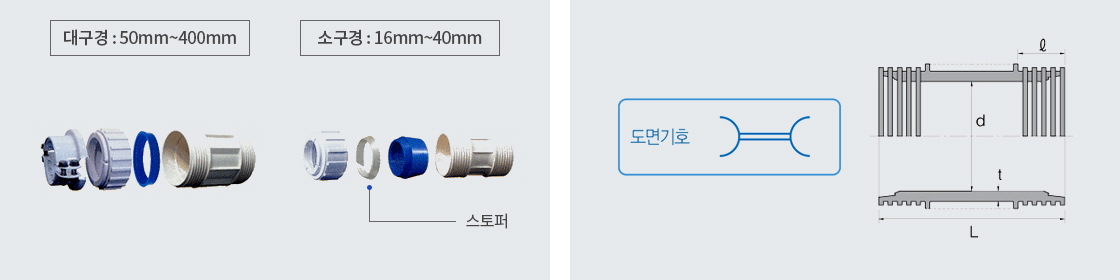

소켓 - KS M 3368

소켓 - KS M 3368

규격	d	l	t	L
16	23	21	3.5	67
20	27	23	3.5	72
25	34	26	4.0	85
35	44	28	4.5	96
40	50	30	5.0	105
50	64	50	11.0	180
65	79	50	11.0	185
75	94	50	11.0	190
100	119	50	11.0	200
125	145	50	11.0	217
150	170	50	11.0	229
200	220	60	13.0	259

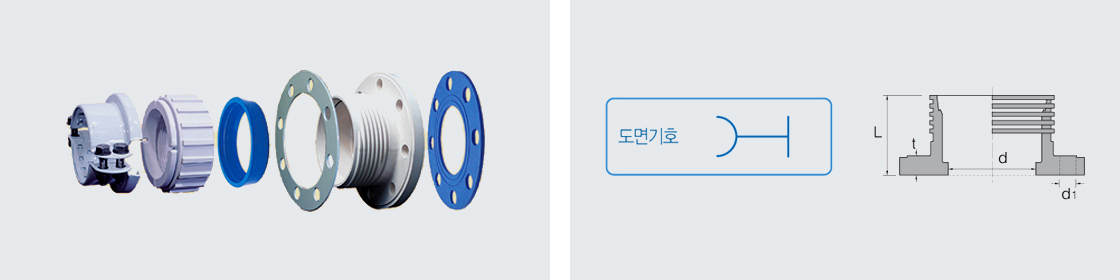

플랜지 소켓 - KS M 3368

플랜지 소켓 - KS M 3368

규격	d	d1	t	L
75	89	20	20	89
100	103	20	20	96
125	129	20	22	102
150	149	24	25	115
200	198	24	25	124

※ HI-3R의 외부형상은 특별히 규정하지 않는다.

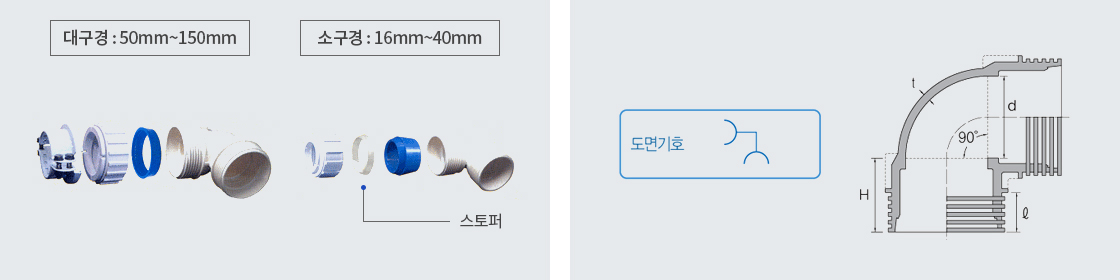

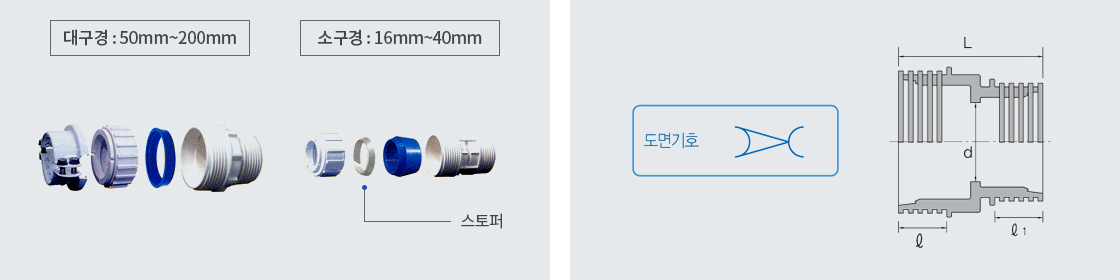

90°엘보 - KS M 3368

90°엘보 - KS M 3368

규격	d	l	t	H
16	16	21	3.5	34
20	20	23	3.5	38
25	25	26	4	42
35	35	28	4.5	45
40	40	30	5	48
50	51	50	11	95
65	66	50	11	95
75	77	50	11	95
100	100	50	11	100
125	123	50	11	105
150	146	50	11	110

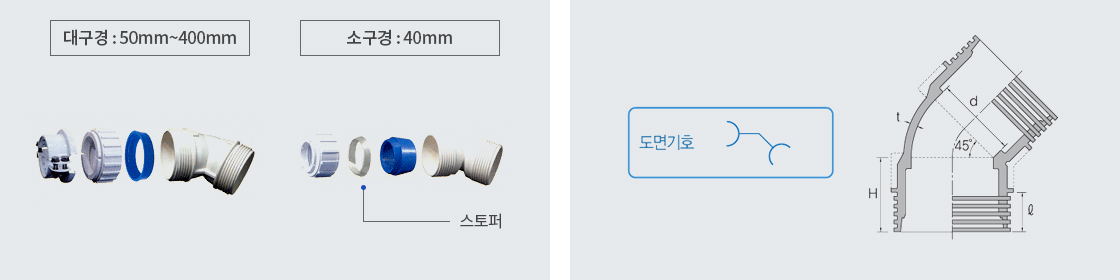

45°엘보 - KS M 3368

45°엘보 - KS M 3368

규격	d	l	t	H
40	40	30	5	48
50	51	50	11	95
65	66	50	11	95
75	77	50	11	95
100	100	50	11	100
125	123	50	11	105
150	146	50	11	110
200	195	60	13	120

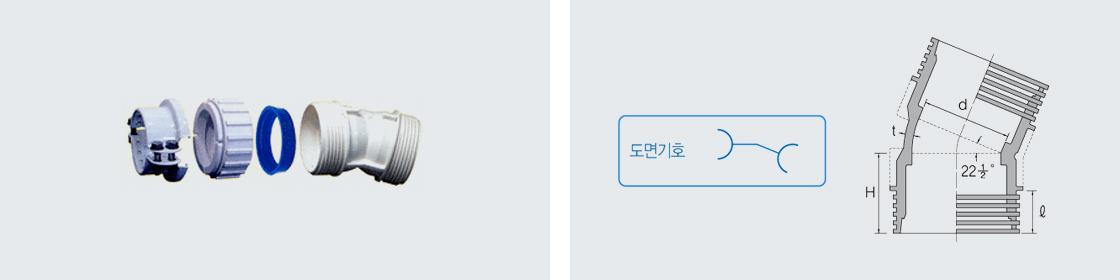

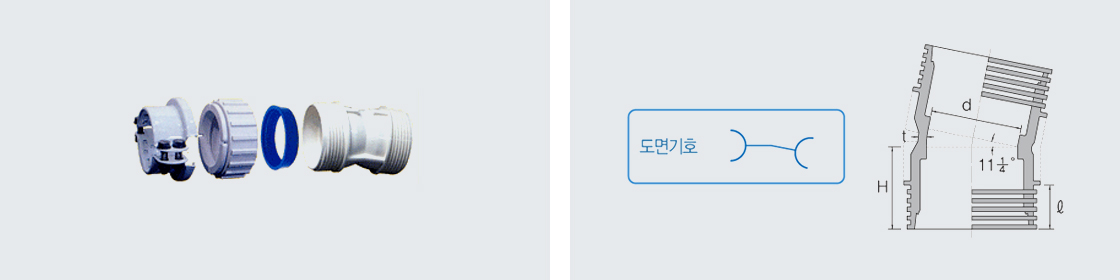

22 1/2°엘보 - KS M 3368

22 1/2°엘보 - KS M 3368

규격	d	l	t	H
50	51	50	11	95
65	65	50	11	95
75	77	50	11	95
100	100	50	11	100
125	123	50	11	105
150	146	50	11	110
200	195	60	13	120

11 1/4°엘보 - KS M 3368

11 1/4°엘보 - KS M 3368

규격	d	l	t	H
50	51	50	11	95
65	66	50	11	95
75	77	50	11	95
100	100	50	11	100
125	123	50	11	105
150	146	50	11	110
200	195	60	13	120

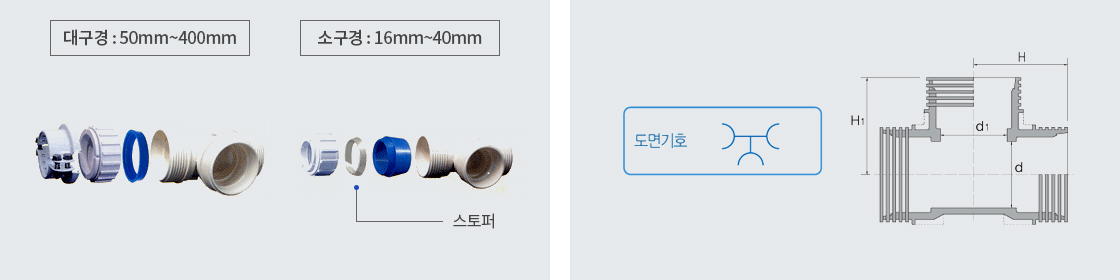

티 - KS M 3368

티 - KS M 3368

규격	d	d1	H	H1
16×16	16	16	43	48
20×20	20	20	49	55
25×25	25	25	60	65
35×35	35	35	68	75
40×40	40	40	75	82
50×50	51	51	110	117
65×65	66	66	129	129
75×75	77	77	130	135
100×100	100	100	147	152
125×125	123	123	170	175
150×150	146	146	183	188
200×200	195	195	218	223

※ 이경티 : 20×16 / 25×16 . 25×20 / 35×20 / 40×20 / 40×16 . 40×20 / 50×16 . 50×20 / 75×50 / 100×50 . 100×75 / 125×100 / 150×75 / 150×100 / 150×125 / 200×75 . 200×150
※ HI-3R의 외부형상은 특별히 규정하지 않는다.

레듀셔 - KS M 3368

레듀셔 - KS M 3368

규격	1d	l	l1	L
20×16	19	23	21	68
25×16	19	26	21	76
25×20	23	26	23	79
35×20	23	28	23	90
40×25	28	30	26	96
40×35	38	30	28	99
50×40	43	50	30	124
75×50	55	50	50	148
100×75	85	50	50	151
125×100	114	50	50	167
150×100	114	50	50	173
150×125	128	50	50	185
200×150	151	60	50	202

※ HI-3R의 외부형상은 특별히 규정하지 않는다.

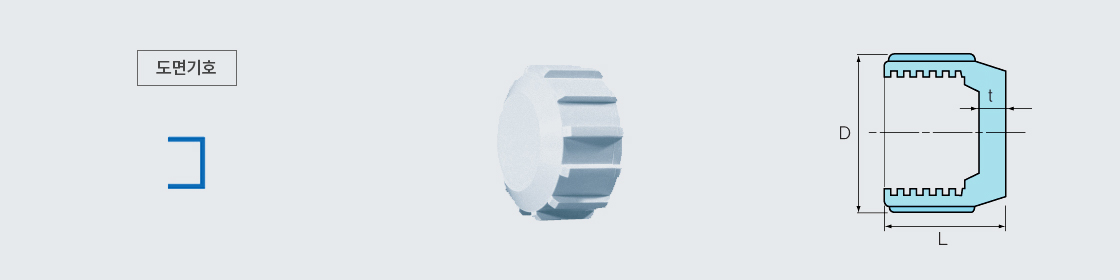

마갑 캡 - 16~40mm

마갑 캡 - 16~40mm

규격	d	t	l
16	51	5.0	33
20	56	5.0	36
25	69	6.0	41
35	84	6.0	44
40	93	6.0	48

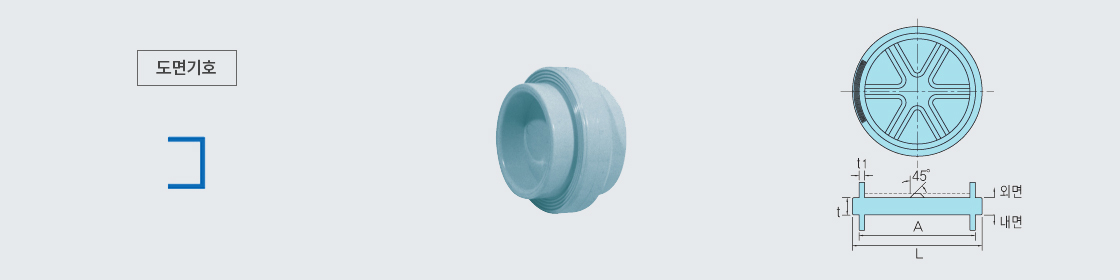

마감 플레이트 - 50~300mm

마감 플레이트 - 50~300mm

규격	A	L	t	t1
50	60	73	15	5
65	76	88	15	5
75	89	102	15	5
100	114	127	17	5.5
125	165	181	17	6
150	165	181	20	7
200	216	234	20	10

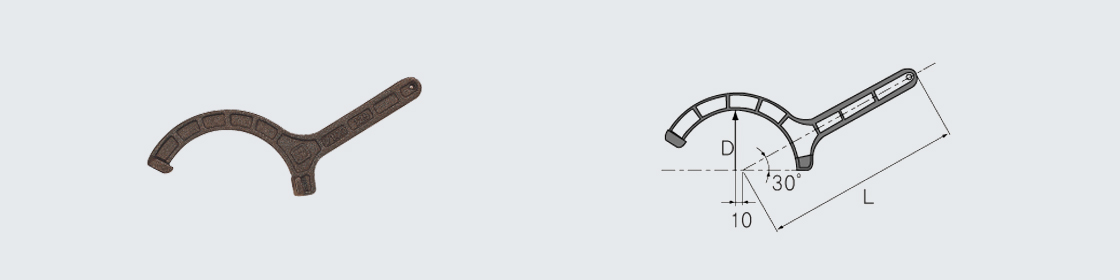

조립용 지그

조립용 지그

규격	d	L
50	61	250
65~75	75	250
100~125	89	290
150	116	360
200	145	390

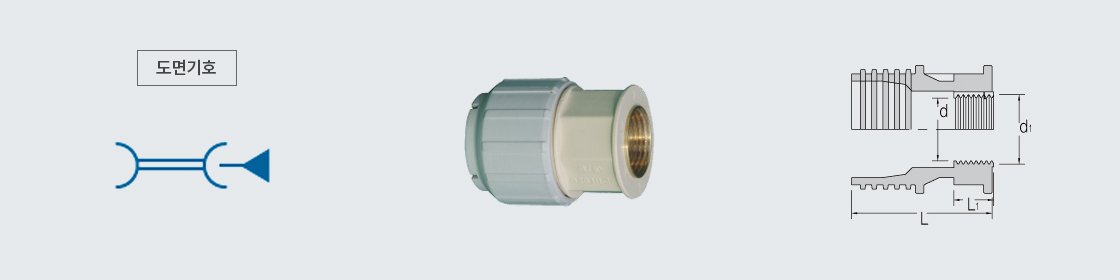

급수 소켓

급수 소켓

호칭	d	d1	L	L1
16	18	18.26	44.5	18.0
20	24	23.21	49.0	18.0

※ 비고 : 나사부는 KSB0222의 평행 암나사로 한다.

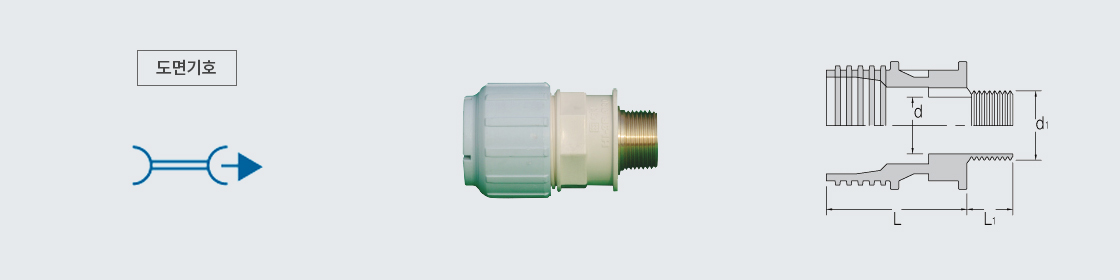

벨브 소켓

벨브 소켓

호칭	d	d1	L	L1
16(1/2")	16	20.9	44.5	15.5
20(3/4")	20	26.4	49.0	17
25(1")	25	33.2	61.0	19.5
35(1 1/4")	35	41.9	60.0	20.0
40(1 1/2")	40	47.8	62.0	20.0
50(2")	51	59.6	98.0	25.0
65(2 1/2")	66	75.1	105.0	25.0

※ 비고 : 나사부는 KSB0222의 관용 테이퍼 나사로 한다.

규격	d	d1	t	L
75	89	20	20	89
100	103	20	20	96
125	129	20	22	102
150	149	24	25	115
200	198	24	25	124

규격	d	l	t	H
16	16	21	3.5	34
20	20	23	3.5	38
25	25	26	4	42
35	35	28	4.5	45
40	40	30	5	48
50	51	50	11	95
65	66	50	11	95
75	77	50	11	95
100	100	50	11	100
125	123	50	11	105
150	146	50	11	110

규격	d	l	t	H
40	40	30	5	48
50	51	50	11	95
65	66	50	11	95
75	77	50	11	95
100	100	50	11	100
125	123	50	11	105
150	146	50	11	110
200	195	60	13	120

규격	d	l	t	H
50	51	50	11	95
65	65	50	11	95
75	77	50	11	95
100	100	50	11	100
125	123	50	11	105
150	146	50	11	110
200	195	60	13	120

규격	d	l	t	H
50	51	50	11	95
65	66	50	11	95
75	77	50	11	95
100	100	50	11	100
125	123	50	11	105
150	146	50	11	110
200	195	60	13	120

규격	A	L	t	t1
50	60	73	15	5
65	76	88	15	5
75	89	102	15	5
100	114	127	17	5.5
125	165	181	17	6
150	165	181	20	7
200	216	234	20	10

규격	d	d1	t	L
75	89	20	20	89
100	103	20	20	96
125	129	20	22	102
150	149	24	25	115
200	198	24	25	124

규격	d	l	t	H
16	16	21	3.5	34
20	20	23	3.5	38
25	25	26	4	42
35	35	28	4.5	45
40	40	30	5	48
50	51	50	11	95
65	66	50	11	95
75	77	50	11	95
100	100	50	11	100
125	123	50	11	105
150	146	50	11	110

규격	d	l	t	H
40	40	30	5	48
50	51	50	11	95
65	66	50	11	95
75	77	50	11	95
100	100	50	11	100
125	123	50	11	105
150	146	50	11	110
200	195	60	13	120

규격	d	l	t	H
50	51	50	11	95
65	65	50	11	95
75	77	50	11	95
100	100	50	11	100
125	123	50	11	105
150	146	50	11	110
200	195	60	13	120

규격	d	l	t	H
50	51	50	11	95
65	66	50	11	95
75	77	50	11	95
100	100	50	11	100
125	123	50	11	105
150	146	50	11	110
200	195	60	13	120

규격	A	L	t	t1
50	60	73	15	5
65	76	88	15	5
75	89	102	15	5
100	114	127	17	5.5
125	165	181	17	6
150	165	181	20	7
200	216	234	20	10

규격	d	d1	t	L
75	89	20	20	89
100	103	20	20	96
125	129	20	22	102
150	149	24	25	115
200	198	24	25	124

규격	d	l	t	H
16	16	21	3.5	34
20	20	23	3.5	38
25	25	26	4	42
35	35	28	4.5	45
40	40	30	5	48
50	51	50	11	95
65	66	50	11	95
75	77	50	11	95
100	100	50	11	100
125	123	50	11	105
150	146	50	11	110

규격	d	l	t	H
40	40	30	5	48
50	51	50	11	95
65	66	50	11	95
75	77	50	11	95
100	100	50	11	100
125	123	50	11	105
150	146	50	11	110
200	195	60	13	120

규격	d	l	t	H
50	51	50	11	95
65	65	50	11	95
75	77	50	11	95
100	100	50	11	100
125	123	50	11	105
150	146	50	11	110
200	195	60	13	120

규격	d	l	t	H
50	51	50	11	95
65	66	50	11	95
75	77	50	11	95
100	100	50	11	100
125	123	50	11	105
150	146	50	11	110
200	195	60	13	120

규격	A	L	t	t1
50	60	73	15	5
65	76	88	15	5
75	89	102	15	5
100	114	127	17	5.5
125	165	181	17	6
150	165	181	20	7
200	216	234	20	10
