제품소개

3중벽 구조

HI-VAN 내충격 하수관 물받이 종류

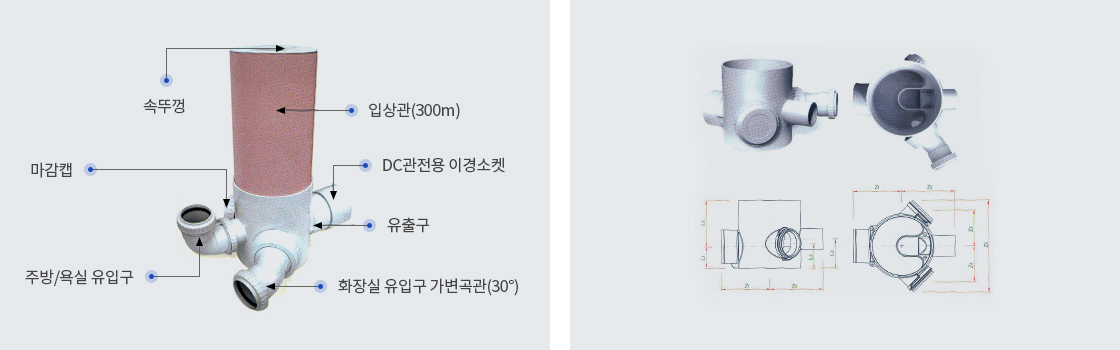

HI-VAN 오수받이의 규격

용도: 하수관거정비사업, 마을하수분리사업, 택지개발, 아파트 현장

제품 구성: 몸체 + 유입구 엘보 + 유입구 가변곡관30˚ + DC관전용 이경소켓 + 마감캡 + 입상관 + 속뚜껑 + 밑뚜껑

특징: ① U트랩방식과 상부 뚜껑의 고무링 적용으로 악취와 오수의 유입을 방지한다.; ② 내구성이 우수하여 장기매설시에도 토입에 의한 변형이 없다.; ③ 간편한 똑딱이 체결방식과 가변 엘보의 사용으로 이음부품이 필요 없으며 시공이 간편하다.; ④ 손잡이가 구비된 상부뚜껑으로 청소 및 유지관리가 편리하다.; ⑤ 수리성능이 우수하고 치수가 일정하고 안정적이다.

명칭 및 규격

HI-VAN 내충격 하수관 물받이 종류

물받이 지름 (mm)	유입구 규격	유출구 규격	측면도				평면도
물받이 지름 (mm)	유입구 규격	유출구 규격	L1	L2	L3	L4	Z1	Z2	Z3	Z4	Z5
300	내충격 PVC 하수관(HI-VG2)100	내충격 PVC 하수관(HI-VG2)150·PVC DC150	118	251	133	158	261	287	195	195	499

오수받이 종류

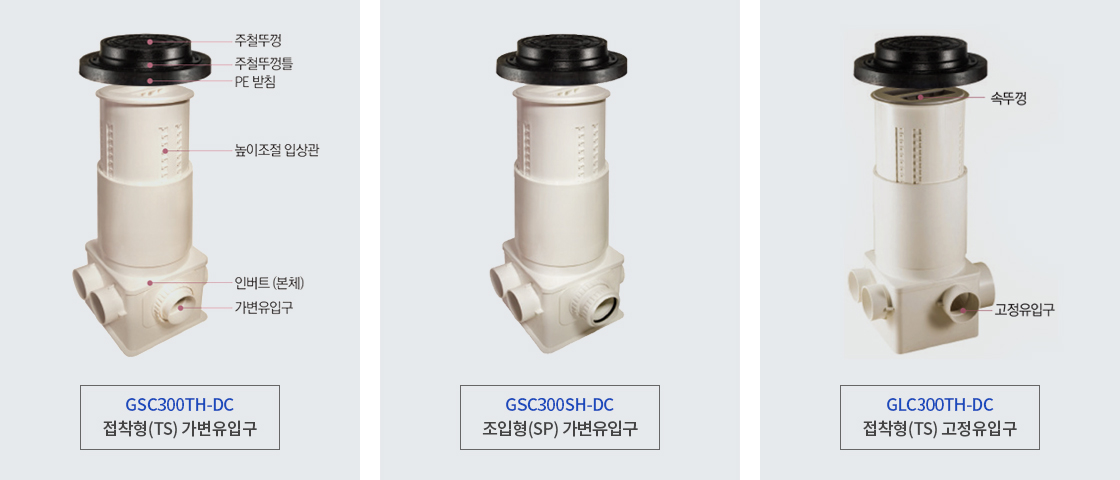

조달청 우수제품 (HI-VAN 슬라이드 3.5 오수받이)

MSA 제품 (경질폴리염화비닐제 오수받이)

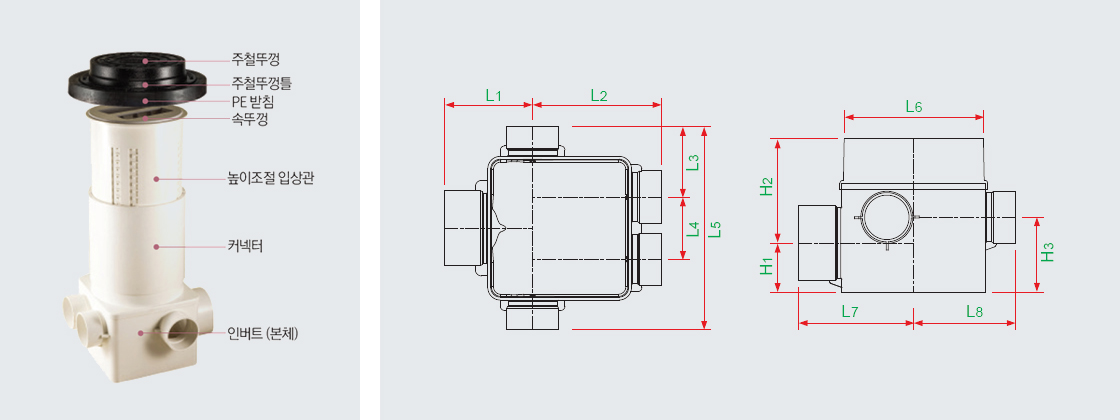

HI-VAN 슬라이드 3.5 오수받이 - 가변유입구 접착형(TS)

HI-VAN 내충격 하수관 물받이 종류

제품구성

인버트(본체) + 높이조절 입상관 + 트랩 + 가변유입구(접착형 가변유입구 + 몸체 캡 + 수밀용앞판) + 속뚜껑 + 마감캡 + 주철제 보호뚜껑(뚜껑 + 프레임 + PE받침)

※ 주철제 보호뚜껑이 포함되지 않은 제품도 구매가능

해당규격: · KPPS M 303 하수도용 경질폴리염화비닐제 물받이 (90WY); · KPPS M 304 하수도용 경질폴리염화비닐제 뚜껑 및 속뚜껑 (CV-R)

GSC300TH-DC 높이조절 가변유입구 접착형(TS)

(단위 : mm)

물받이 형식	유입구 규격	유출구 규격	측면도				평면도
물받이 형식	유입구 규격	유출구 규격	L1	L2	L3	L4	L5	L6	L7	L8	H1	H2	H3
사각형 300	내충격 PVC 하수관(HI-VG2)100	내충격 PVC 하수관(HI-VG2) DC150	257	245	168	150	436	335	257	245	113	285	185

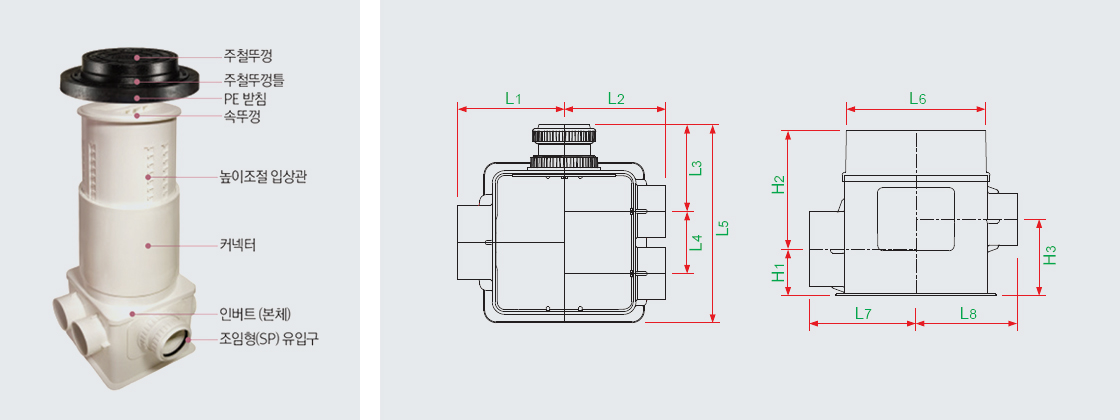

HI-VAN 슬라이드 3.5 오수받이 - 가변유입구 조임형(SP)

HI-VAN 내충격 하수관 물받이 종류

제품구성

※ 주철제 보호뚜껑이 포함되지 않은 제품도 구매가능

해당규격: · KPPS M 303 하수도용 경질폴리염화비닐제 물받이 (90WY); · KPPS M 304 하수도용 경질폴리염화비닐제 뚜껑 및 속뚜껑 (CV-R)

GSC300TH-DC 높이조절 가변유입구 접착형(SP)

(단위 : mm)

물받이 형식	유입구 규격	유출구 규격	평면도					측면도
물받이 형식	유입구 규격	유출구 규격	L1	L2	L3	L4	L5	L6	L7	L8	H1	H2	H3
사각형 300	내충격 PVC 하수관(HI-VG2)100	내충격 PVC 하수관(HI-VG2) DC150	257	245	168	150	436	335	257	245	113	285	185

HI-VAN 슬라이드 3.5 오수받이 - 고정유입구 접착식(TS)

HI-VAN 내충격 하수관 물받이 종류

제품구성

인버트(본체) + 높이조절 입상관 + 트랩 + 속뚜껑 + 마감캡 + 주철제 보호뚜껑(뚜껑 + 프레임 + PE받침)

※ 주철제 보호뚜껑이 포함되지 않은 제품도 구매가능

해당규격: · KPPS M 303 하수도용 경질폴리염화비닐제 물받이 (90WY); · KPPS M 304 하수도용 경질폴리염화비닐제 뚜껑 및 속뚜껑 (CV-R)

GSC300TH-DC 높이조절형

(단위 : mm)

물받이 형식	유입구 규격	유출구 규격	평면도					측면도
물받이 형식	유입구 규격	유출구 규격	L1	L2	L3	L4	L5	L6	L7	L8	H1	H2	H3
사각형 300	내충격 PVC 하수관(HI-VG2)100	내충격 PVC 하수관(HI-VG2) DC150	212	310	170	150	490	335	277	245	118	251	180

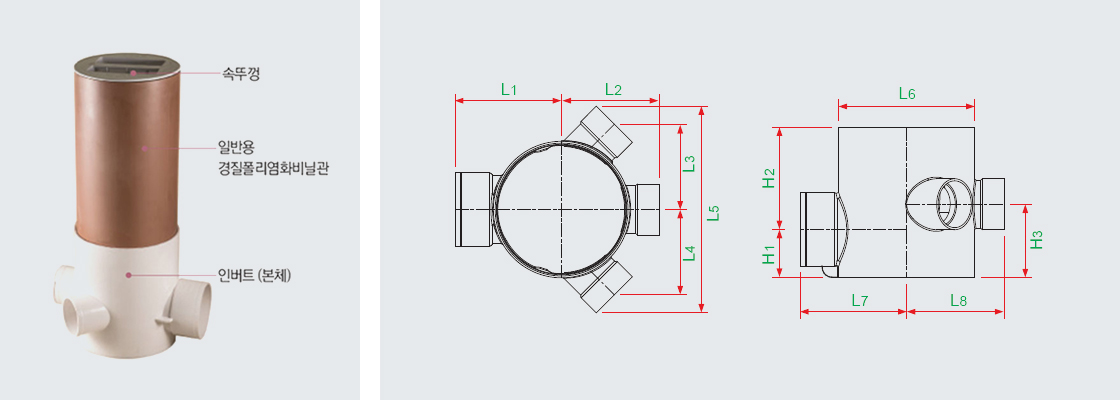

원형 오수받이

HI-VAN 내충격 하수관 물받이 종류

제품구성

인버트(본체) + 높이조절 입상관 + 트랩 + 속뚜껑 + 마감캡 + 주철제 보호뚜껑(뚜껑 + 프레임 + PE받침)

※ 주철제 보호뚜껑이 포함되지 않은 제품도 구매가능

해당규격: · KPPS M 303 하수도용 경질폴리염화비닐제 물받이 (45WYUT); · KPPS M 304 하수도용 경질폴리염화비닐제 뚜껑 및 속뚜껑 (CV-R)

GLB300S 원형표준형

(단위 : mm)

물받이 형식	유입구 규격	유출구 규격	평면도					측면도
물받이 형식	유입구 규격	유출구 규격	L1	L2	L3	L4	L5	L6	L7	L8	H1	H2	H3
원형 300	내충격 PVC 하수관(HI-VG2)100	내충격 PVC 하수관(HI-VG2)DC150	261	240	210	210	508	336	261	240	118	251	180

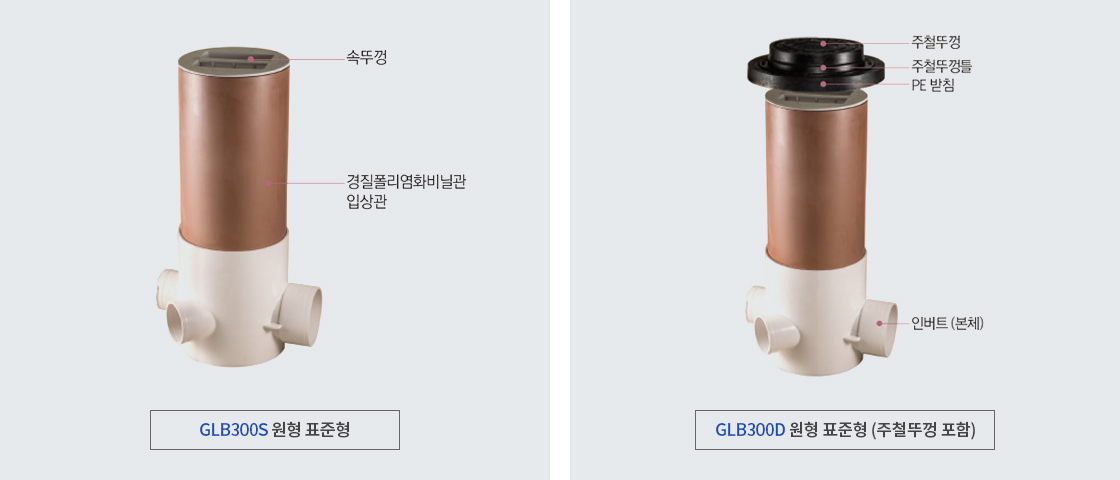

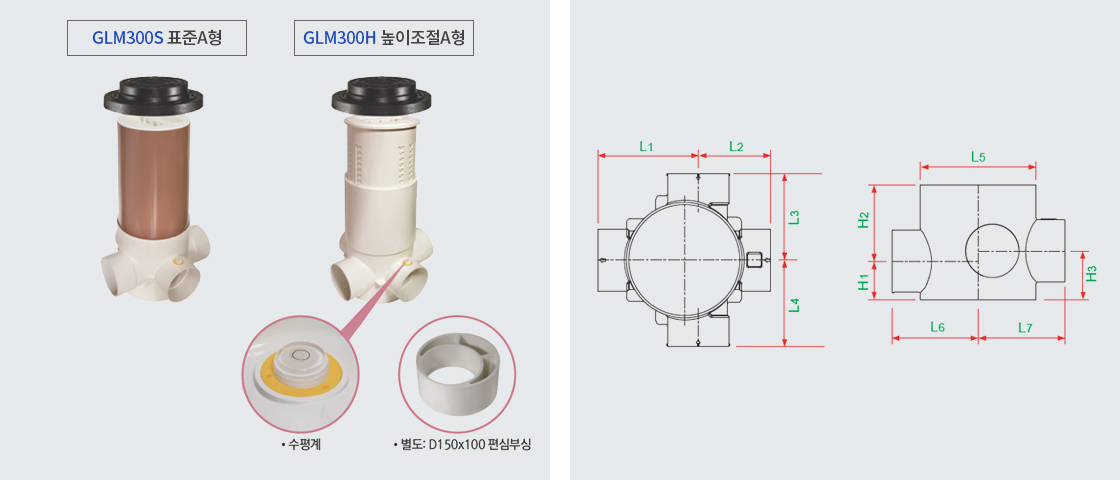

HI-VAN 소형맨홀

HI-VAN 내충격 하수관 물받이 종류

용도: 하수관거정비사업, 마을하수분리사업, 택지개발 현장

제품구성

표준형 : 인버트(본체) + 입상관 + 속뚜껑 + 마감캡 + 주철제 보호뚜껑(뚜껑 + 프레임 + PE받침)

높이조절형 : 인버트(본체) + 높이조절 입상관 + 속뚜껑 + 마감캡 + 주철제 보호뚜껑(뚜껑 + 프레임 + PE받침)

※ 주철제 보호뚜껑이 포함되지 않은 제품도 구매가능
※ D150x100 편심부싱 별도구매 가능

특징: 1. 수평계를 구비하여 손쉽게 구배 주정이 가능합니다.; 2. 유입수의 자연스런 흐름을 고려한 설계로 물의 흐름이 원활합니다.; 3. 높이조절 입상관을 구비하여 별도의 공구 없이 현장에서 손쉽게 높이조절 가능합니다.

해당규격: · KPPS M 305 하수도용 경질폴리염화비닐제 소형맨홀 (90WL); · KPPS M 304 하수도용 경질폴리염화비닐제 뚜껑 및 속뚜껑 (CV-R)

단위 : mm

물받이 형식	유입구 규격	유출구 규격	평면도				측면도
물받이 형식	유입구 규격	유출구 규격	L1	L2	L3	L4	L5	L6	L7	H1	H2	H3
원형 300	HI-VG2	HI-VG2, DC	290	210	250	250	334	250	250	110	220	140
