HI-GP 종류 및 규격 > HI-GP 종류 및 규격

제품소개

인류건강을 위한 맑은 물 공급에 최선을 다하고자
끊임없이 노력하겠습니다

제품소개

3중벽 구조

HI-GP 종류 및 규격

HI-3P (수도용 내충격성) ABS이음관의 규격

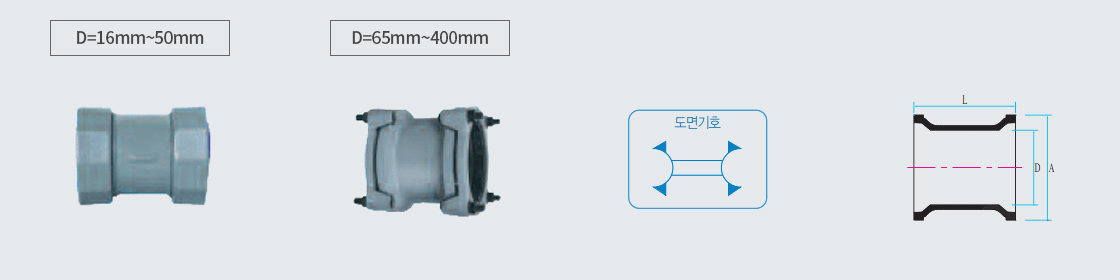

소켓(Socket)

규격	A	D	L
16	40	25	57
20	47	31	62
25	53	37	67
35	63	45	72
40	71	51	77
50	85	63	82
65	111	83	90
75	126	100	110
100	160	126	118
125	204	144	166
150	236	169	174
200	288	220	194
250	351	272	229
300	404	323	246
350	453	365	298
400	527	410	330

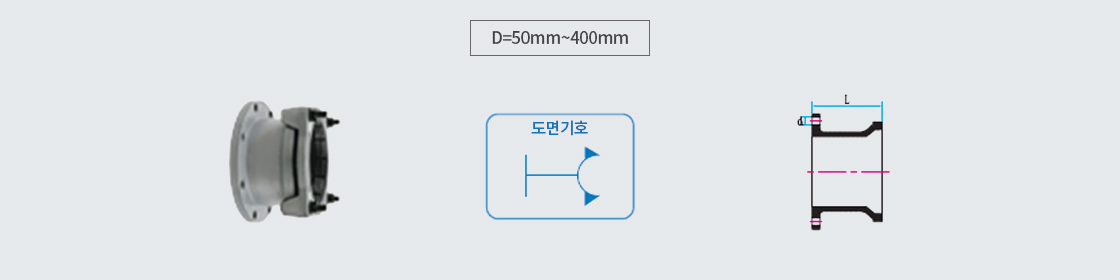

플랜지 소켓(Flang Socket)

플랜지 소켓

규격	d1	구멍수	L
50	13	4	93
65	19	4	90
75	19	4	95
100	19	8	110
125	22	8	137
150	22	8	137
200	23	8	140
250	23	12	200
300	23	16	224
350	23	16	240
400	28	16	270

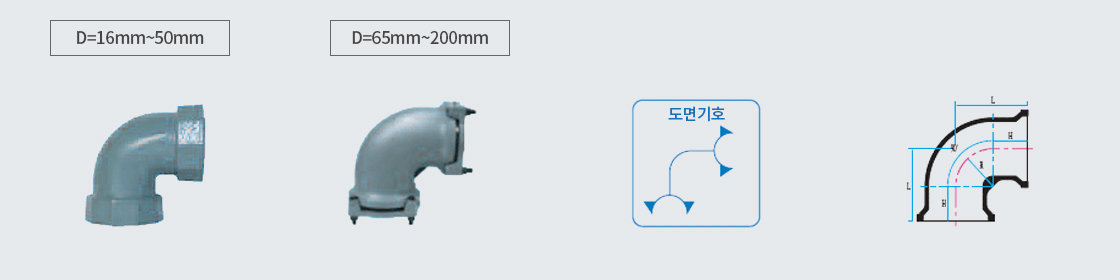

90°엘보(90°Elbow)

90°엘보(90°Elbow)

규격	H	R	L
16	27	20	43
20	30	23	49
25	32	28	55
35	35	32	63
40	38	36	70
50	41	44	80
65	50	71	121
75	38	62	100
100	50	87	111
125	83	99	182
150	87	114	201
200	97	150	247
250	115	185	299
300	123	212	335

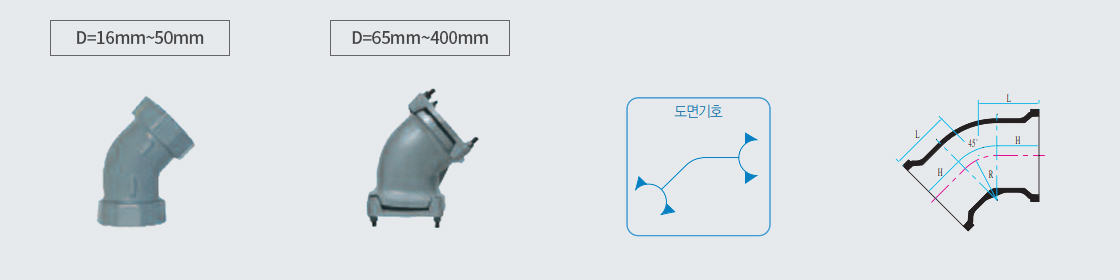

45°엘보(45°Elbow)

45°엘보(45°Elbow)

규격	H	R	L
16	39	17	38
20	43	20	42
25	47	24	46
35	53	29	52
40	58	32	57
50	68	39	67
65	48	86	71
75	40	93	79
100	50	110	92
125	83	89	120
150	87	94	126
200	97	135	152
250	115	168	184
300	123	194	203
350	140	233	236
400	165	265	275

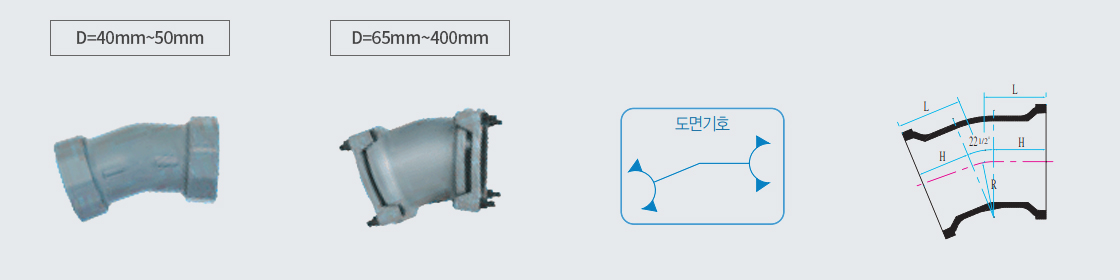

22 1/2°엘보(22 1/2°Elbow)

22 1/2°엘보(22 1/2°Elbow)

규격	H	R	L
40	38	32	57
50	41	39	67
65	45	115	57
75	40	123	65
100	50	167	65
125	83	89	101
150	87	94	106
200	97	132	123
250	115	168	148
300	123	194	162
350	140	233	186
400	165	265	218

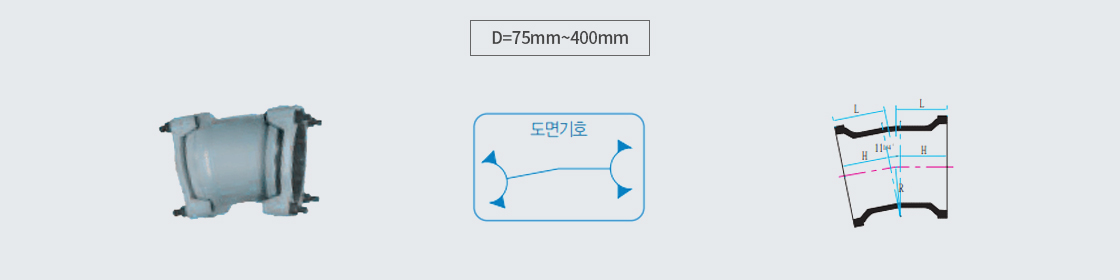

11 1/4°엘보(11 1/4°Elbow)

11 1/4°엘보(11 1/4°Elbow)

규격	H	R	L
75	40	142	65
100	50	153	62
125	83	89	92
150	87	94	96
200	97	132	110
250	115	168	131
300	123	194	142
350	140	233	162
400	165	265	218

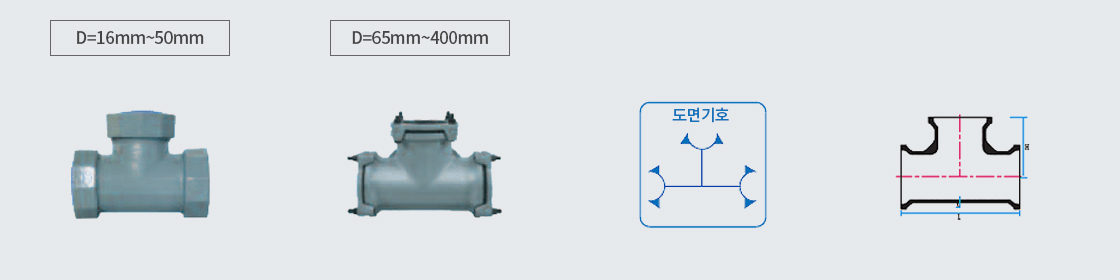

티(Tee)

티(Tee)

규격	H	t	L
16 X 16	40	2.5	80
20 X 20	44	3	83
25 X 25	50	3.7	100
35 X 35	57	3.6	114
40 X 40	63	3.6	126
50 X 50	71	4.5	142
65 X 65	115	4.5	230
75 X 75	123	5	246
100 X 100	146	6	293
125 X 125	172	6.5	344
150 X 150	191	7	382
200 X 200	237	7.5	474
250 X 250	290	8.5	579
300 X 300	334	9	668
350 X 350	372	10	744
400 X 400	430	10	860

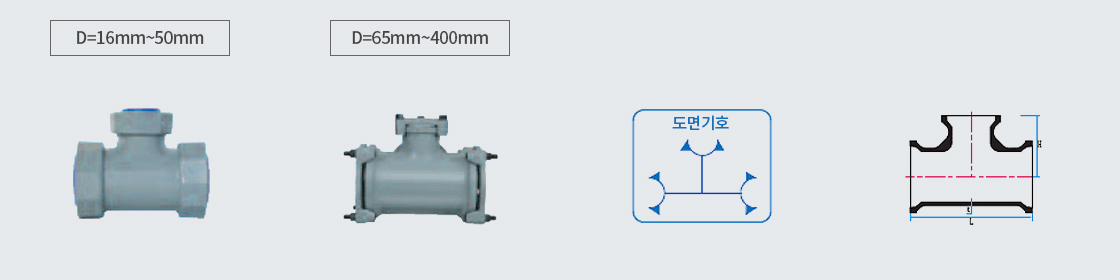

이경티(Reducer Tee)

이경티(Tee)

규격	H	t	L
20 X 16	28	3	82
25 X 16	28	3.2	85
25 X 20	34	3.2	91
35 X 16	28	3.6	88
35 X 20	34	3.6	96
35 X 25	40	6.8	103
40 X 16	28	3.6	91
40 X 20	34	3.6	103
40 X 25	40	3.6	109
40 X 35	49	3.6	114
50 X 16	28	4.5	96
50 X 20	34	4.5	102
50 X 25	40	4.5	112
50 X 35	48	4.5	120
50 X 40	55	4.5	128
75 X 50	118	5	232
100 X 50	131	6	255
100 X 75	131	6	268
150 X 75	179	7	330
150 X 100	173	7	320
150 X 125	203	7	358
200 X 75	194	7.5	350
200 X 100	209	7.5	378
200 X 150	227	7.5	422
250 X 100	234	8.5	429
250 X 150	262	8.5	474
250 X 200	272	8.5	526
300 X 150	289	9	493
300 X 200	299	9	546
300 X 250	317	9	601
350 X 75	292	10	469
350 X 100	302	10	497
350 X 200	327	10	597
350 X 300	357	10	700
400 X 75	325	10	540
400 X 100	325	10	568
400 X 150	340	10	613
400 X 200	360	10	665
400 X 300	390	10	772

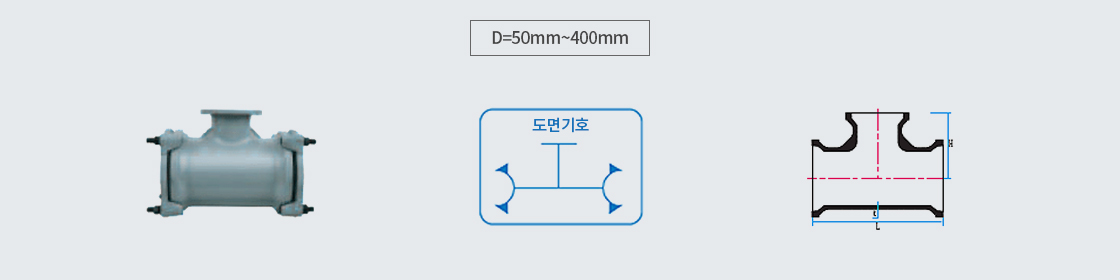

소켓 플랜지티(Socket Flang Tee)

소켓 플랜지티(Socket Flang Tee)

규격	H	t	L
75 X 75	106	5.0	184
100 X 75	141	6.0	216
100 X 100	145	6.0	232
125 X 100	164	6.5	315
150 X 75	181	7.0	321
150 X 100	165	7.0	330
200 X 75	207	7.5	341
200 X 100	210	7.5	368
250 X 75	242	8.5	393
250 X 100	245	8.5	393
300 X 75	269	9.0	412
300 X 100	273	9.0	442
350 X 75	293	10.0	460
350 X 100	303	10.0	490
400 X 75	325	10.0	540
400 X 100	335	10.0	561

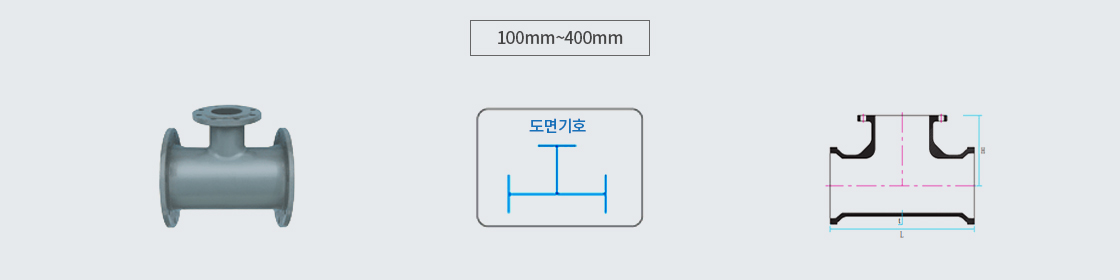

플랜지티(Flang Tee)

플랜지티(Flang Tee)

규격	H	t	L
100 X 80	175	8.4	330
100 X 100	180	8.4	360
150 X 100	210	9.1	380
150 X 150	220	9.1	440
200 X 100	240	9.8	400
200 X 200	260	9.8	520
250 X100	275	10.5	425
250 X 250	350	10.5	600
300 X 100	300	11.2	450
300 X 300	400	11.2	680
400 X 100	350	12.8	480
400 X 400	450	12.8	840

※ 주문 생산 방식임.

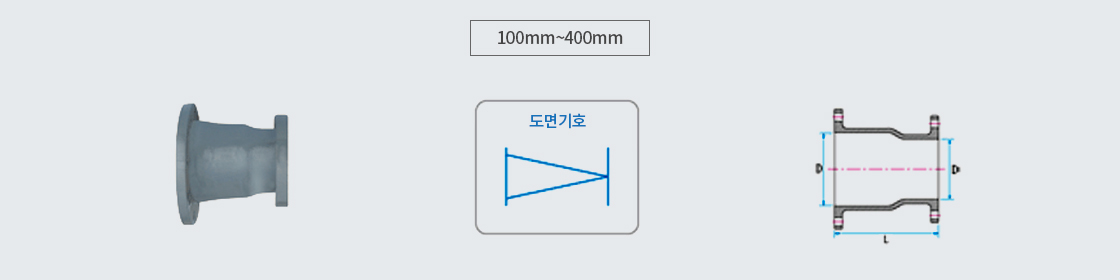

플랜지 레듀셔(Flang Reducer)

플랜지 레듀셔(Flang Reducer)

규격	D	D1	L
100 X 80	220	200	195
150 X 100	285	220	220
200 X 150	340	285	235
250 X 200	400	340	270
300 X 250	455	400	270
400 X 300	580	455	270

※ 주문 생산 방식임.

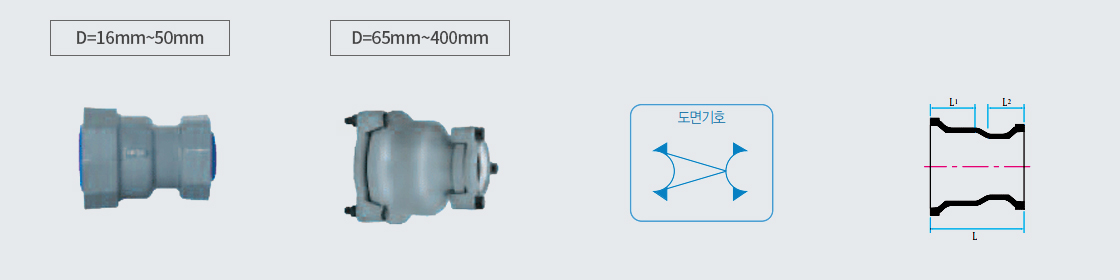

레듀셔(Socker Reducer)

레듀셔(Socker Reducer)

규격	L1	L2	L
20 X 16	34	28	62
25 X 16	36	31	67
25 X 20	36	31	67
35 X 16	38	34	72
35 X 20	38	34	72
35 X 25	38	34	72
40 X 16	40	37	77
40 X 20	40	37	77
40 X 25	40	37	77
40 X 35	40	37	77
50 X 16	44	38	82
50 X 20	44	38	82
50 X 25	44	38	82
50 X 35	44	38	82
50 X 40	44	38	82
75 X 65	57	44	110
100 X 65	79	35	142
100 X 75	79	52	150
125 X 100	74	64	146
150 X 75	70	50	150
150 X 100	70	40	150
150 X 125	77	53	163
200 X 100	97	47	200
200 X 150	97	59	200
250 X 150	115	61	256
250 X 200	115	97	266
300 X 150	123	87	287
300 X 200	123	97	296
300 X 250	123	125	300
350 X 200	139	109	320
350 X 250	139	138	324
350 X 300	139	135	310
400 X 200	156	109	360
400 X 250	156	138	365
400 X 300	156	135	367
400 X 350	206	125	370

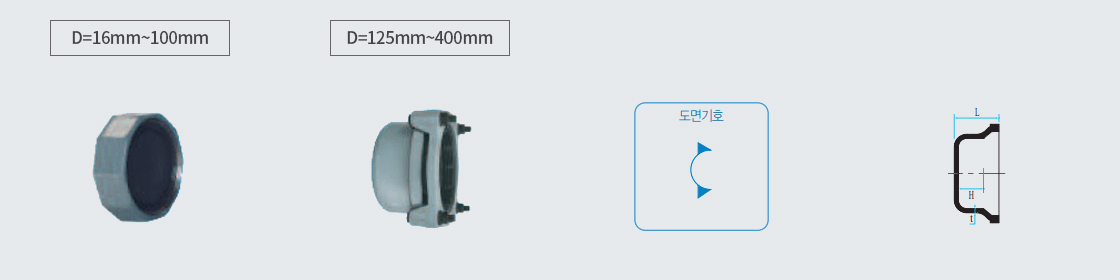

마감캡(Cap)

마감캡(Cap)

규격	H	t	L
16	17	3.5	20
20	17	4	21
25	18	4.5	22
35	19	4.5	23
40	21	5.5	26
50	22	6.5	29
65	17	6	52
75	18	6	53
100	23	10	64
125	70	6.5	110
150	70	7	114
200	85	7.5	130
250	100	8.5	153
300	120	9	172
350	150	10	210
400	167	10	230

벨브 소켓

벨브 소켓

규격	H	d	L
16	26	23	86
20	28	27	94
25	35	34	114
35	37	44	116
40	38	50	120
50	48	64	171
65	53	80	183

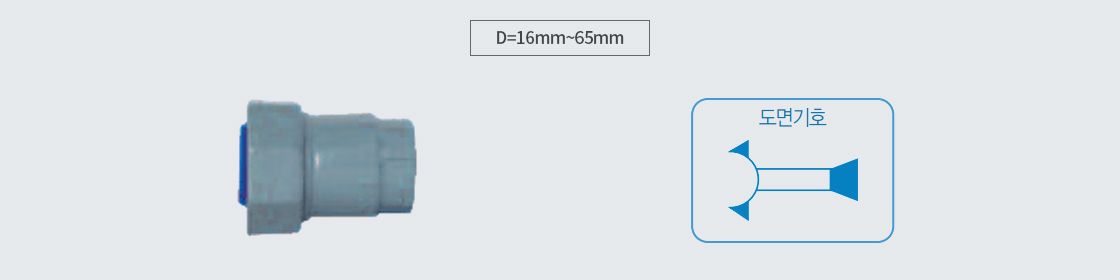

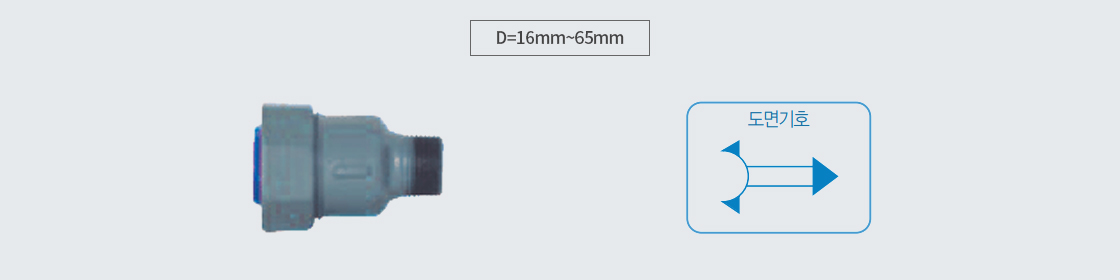

급수 소켓

급수 소켓

규격	H	d	L
16	18	23	62
20	19	28	68
