HI-VAN 내충격 하수관 접착(TS)형 종류와 규격

HI-VAN 접착형 이음관의 종류와 규격

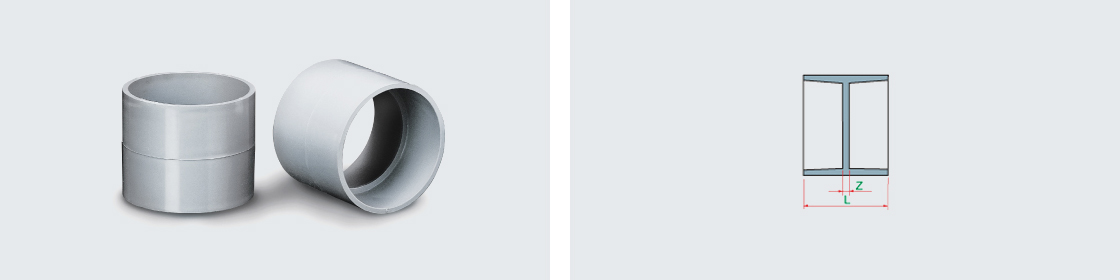

HI-VAN 양수소켓

규격	Z	L
100	4	104
125	4	134
150	4	164
200	7	220
250	4	280
300	5	314
350	5	345
400	10	380

※ ·Z의 허용차 : ±2mm, L은 참고 치수 ·JIS의 경우 L은 기준치수

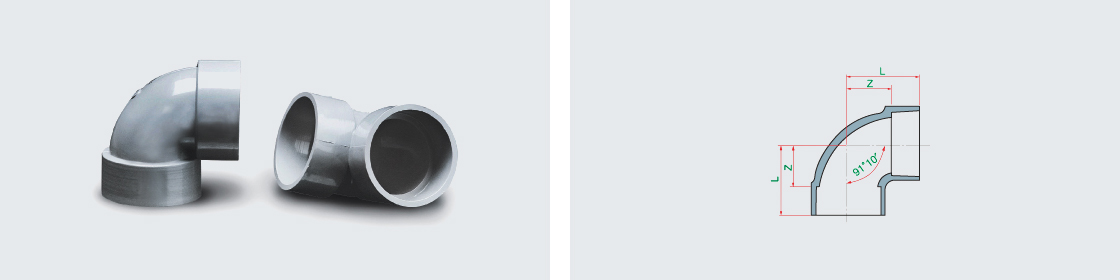

HI-VAN 양수90°엘보

규격	Z	L
100	62	112
125	75	140
150	88	168
200	126	232
250	138	268
300	164	314
400	180	372

※ ·Z의 허용차 : ±2mm, L은 참고 치수 ·JIS의 경우 L은 기준치수

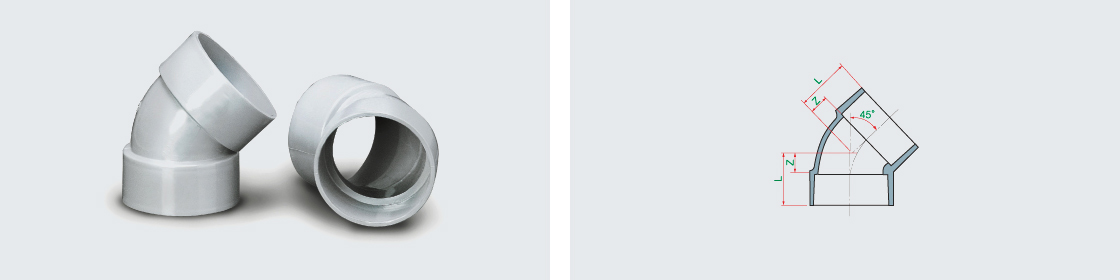

HI-VAN 양수45°엘보

규격	Z	L
100	30	80
125	48	103
150	44	124
200	56	171
250	70	200
300	74	225

※ ·Z의 허용차 : ±2mm, L은 참고 치수 ·JIS의 경우 L은 기준치수

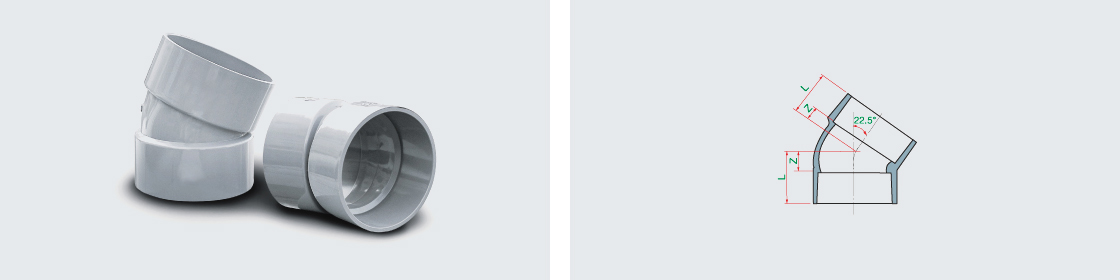

HI-VAN 양수22.5°엘보

규격	Z	L
100	28	78
125	35	100
150	33	124
200	53	169
250	67	197
300	71	222

※ ·Z의 허용차 : ±2mm, L은 참고 치수 ·JIS의 경우 L은 기준치수

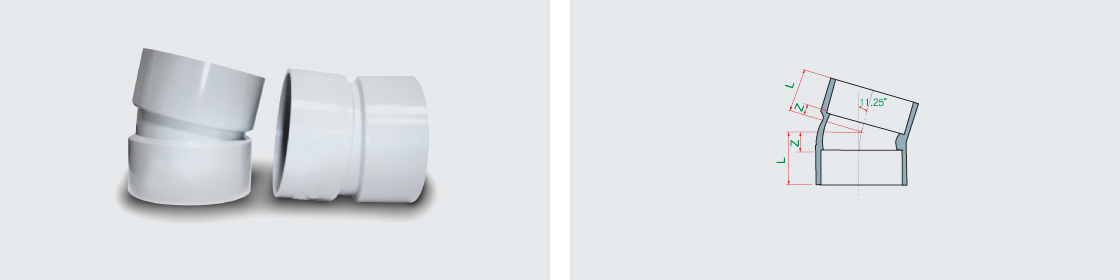

HI-VAN 양수11.25°엘보

규격	Z	L
100	11	61
150	17	97

※ ·Z의 허용차 : ±2mm, L은 참고 치수 ·JIS의 경우 L은 기준치수

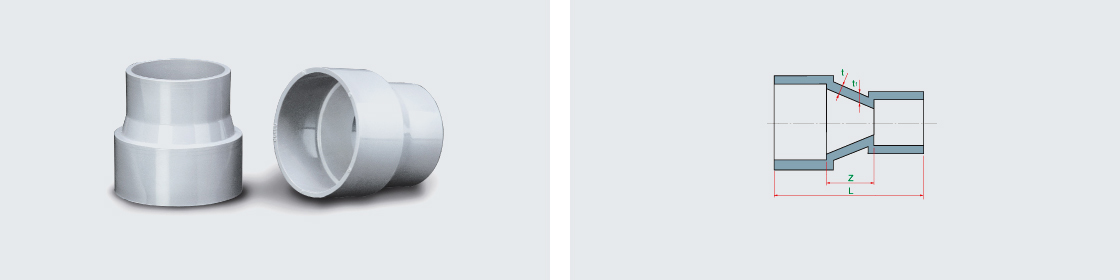

HI-VAN 이경소켓

규격	Z	L
100×75	30	120
125×100	35	150
150×100	40	170
200×100	42	300
200×150	53	229

※ ·Z의 허용차 : ±2mm, L은 참고 치수 ·JIS의 경우 L은 기준치수

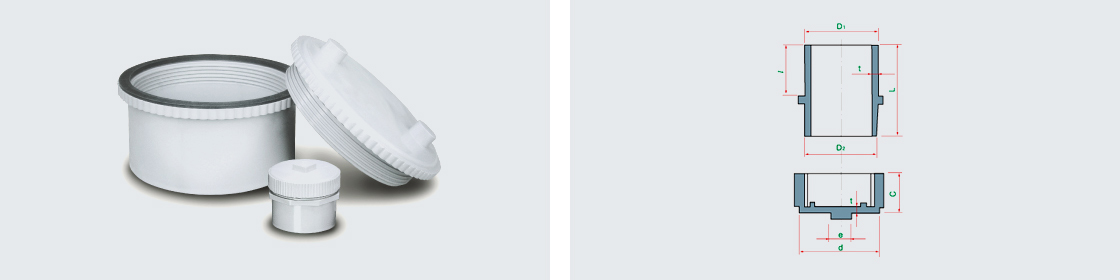

HI-VAN 소제구

규격	D1	D2	t	L	I
100	114±0.8	112±0.7	3.5	84	52
150	165±0.8	163±0.8	5.5	120	80

※ Q마크 허가번호 : 제QA-1021호

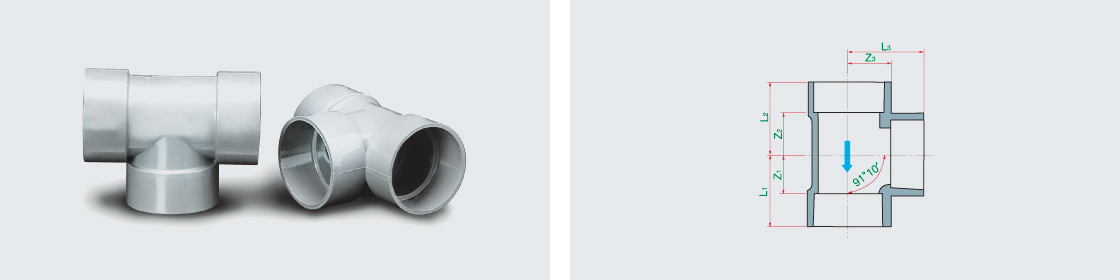

HI-VAN 정자티

규격	Z1	Z2	Z3	L1	L2	L3
100×100	62	63	62	112	113	112
125×125	75	76	75	140	141	140
150×150	88	89	88	168	169	168
200×200	109	110	109	214	215	214
250×250	141	142	141	281	282	281
300×300	161	162	168	318	319	318

※ Z1 Z2 Z3의 허용차 : ±2mm, L1 L2 L3 은 참고 치수 JIS의 경우 L1 L2 L3은 기준치수

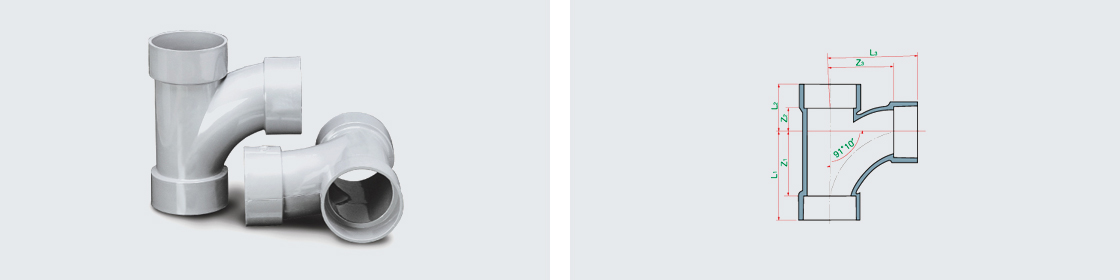

HI-VAN Y자티

규격	Z1	Z2	Z3	L1	L2	L3
100 x100	66	26	66	91	51	91
125 x100	90	33	90	125	68	125
150 x100	100	30	100	140	70	140
150 x150	128	45	128	178	95	178
200 x100	148	66	148	212	131	212
200 x150	165	74	152	245	154	232
200 x200	185	110	190	285	210	291

※ Z1 Z2 Z3의 허용차 : ±2mm, L1 L2 L3 은 참고 치수 JIS의 경우 L1 L2 L3은 기준치수
