VA 친환경 농업용수 전용관

C-PVC VA 친환경 농업용수 전용관

환경친화적 농업용수 전용관의 특징

C-PVC VA 친환경 농업용수 전용관

1. 부족한 농업용수 손실을 최소화 할 수 있습니다.
용수손실을 억제하며 부족한 용수를 충당하고, 관개효과를 극대화하여 급수 소요시간을 단축합니다.

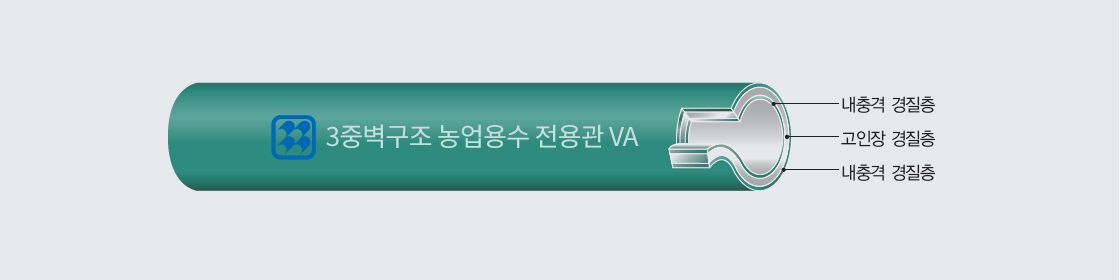

2. 삼중 구조로 물리적 강도가 우수합니다.
최신 특허 소재기술을 제품에 적용하여 인장강도와 내충격 강도, 내수압성이 뛰어나며 품질이 균일하고 안정적입니다.
3. 내후성 및 내식성이 뛰어납니다.
외부노출 및 장시간 보관 시에도 물성이 쉽게 저하되지 않으며 내식성이 확실하여 전식의 우려가 높은 지역에서도 적용하기에 적합합니다.
4. 시공이 편리하고 경제적입니다.
기 시공된 관수로 제품 대비 전용관 제품의 직접적인 가격 절감효과와 운반과 시공이 편리하여 수송비, 공사비 및 유지관리비 등 경제적입니다.
5. 압력에 따라 제품을 선택할 수 있습니다.
대구획 경지정리지구 및 중산간지의 급수수단을 용수압력에 따라 구분하여 운영상 제한을 극복할 수 있으며 경제적입니다.

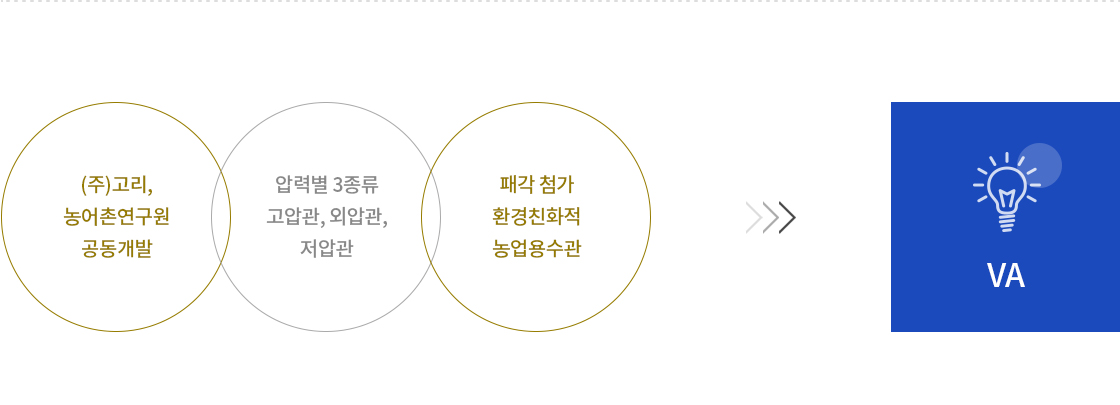

HI-GP 특성

  1. 01
    (주)고리와 농어촌연구원 공동으로 농업용수로 전용관 개발 ‘농촌용수의 효율적 이용을 위한 Smart pipeline system 개발’과제에 참여
  2. 02
    유일한 PVC 농업용수로 전용관
  3. 03
    압력을 3개 종류(고압관, 외압관, 저압관)로 확대하여 과설계 예방 및 자재비 절감
  4. 04
    재활용 패각(조개껍질) 첨가로 중금속 흡착, 토양 중성화, 작물의 생장에 도움
농업용수관의 규격

C-PVC VA 친환경 농업용수 전용관

단위 : mm

종류VA 1VA 2VA 3
설계압력1.0 MPa0.8 MPa0.6 MPa
사용처압력 수송관 (고압)농로 전용관 (외압)배수 전용관 (저압)
지름외경/허용차두께/허용차외경/허용차두께/허용차외경/허용차두께/허용차
100114.0/±1.06.6/+1.0114.0/±1.04.7/+1.0114.0/±0.43.1/+0.8
125140.0/±0.87.0/+1.0140.0/±0.85.5/+1.0140.0/±0.54.1/+0.8
150165.0/±1.08.9/+1.4165.0/±1.06.5/+1.2165.0/±0.55.1/+0.8
200216.0/±1.310.3/+1.4216.0/±1.38.4/+1.4216.0/±0.46.5/+1.0
250267.0/±1.612.7/+1.8267.0/±1.610.2/+1.6267.0/±0.97.8/+1.2
300318.0/±1.915.1/+2.2318.0/±1.912.2/+1.8318.0/±1.09.2/+1.4
350355.0/±2.515.5/+3.0355.0/±2.513.7/+2.0355.0/±1.210.3/+1.4
400400.0/±3.016.0/+4.0400.0/±3.015.4/+2.2400.0/±1.311.7/+1.6
450450.0/±5.419.1/+4.8470.0/±5.418.1/+2.6470.0/±1.513.2/+1.8
500500.0/±6.021.3/+5.2520.0/±6.020.0/+2.8520.0/±1.614.6/+2.0
600630.3/±7.626.8/+7.6--630.0/±3.217.8/+2.8

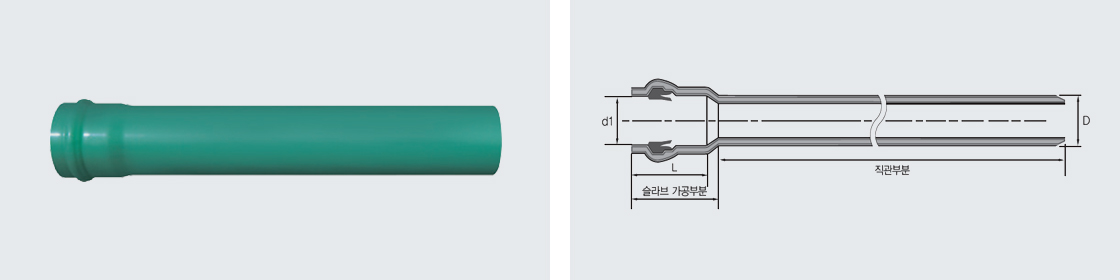

농업용수관의 규격

C-PVC VA 친환경 농업용수 전용관

단위 : mm

지름d1d1의 허용차LD
100115.60.65115114
1251420.8130140
150167.31135165
200219351.2155216
250271311.4180267
300322.71.6210318
3503602250355
4004062.5280400
HI-VAN 슬라이드 3.5 오수받이 - 고정유입구 접착식(TS)

C-PVC VA 친환경 농업용수 전용관

용도
편수칼라관 접합부위 이탈방지

  • - 노출배관용, 부등침하가 심한 매립지 배관용으로 수요자의 요청에 의하여 공급함.

  1. 특징
  2. ① 편수칼라관 접합부위의 이탈을 방지하여 접합부위의 누수를 전면 차단시켜 준다.
  3. ② 조립이 간편하여 쉽게 시공할 수 있다.
  4. ③ 부식되지 않아 반영구적으로 사용할 수 있다.

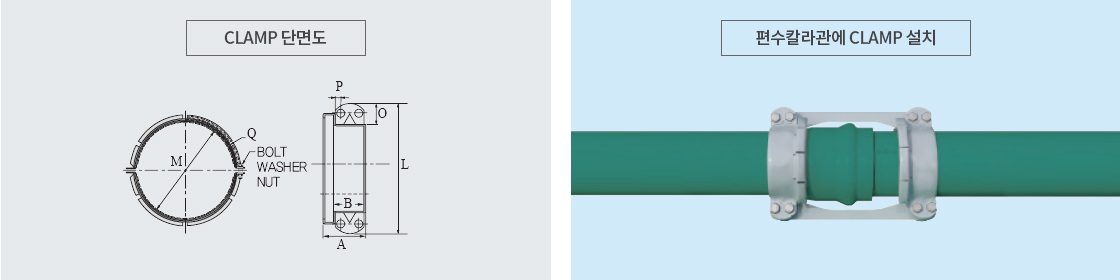

사용법
CLAMP를 편수칼라관 접합부위 양쪽에 설치하고 연결용 철판(Bar)을 끼운 후 볼트로 단단히 조여주면 된다.

(단위 : mm)

규격치수
AB의 최소값LMM의 허용차OPQ
10055.250210115+540103
12555.250240141+540103
15071.465280166+75012.53
20071.465337218+75012.55
25081.475400269+105014.55
30081.475440320+105014.57
35081.475480358+105014.57
40081.475525403+105014.57

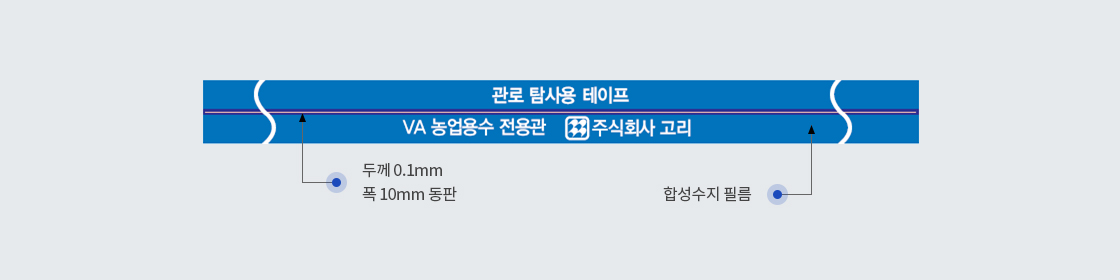

관로 탐사용 테이프
  1. ① 관로 탐사용 테이프는 농업용수관 부설에 사용을 목적으로 합니다.
  2. ② 규격은 폭 150mm, 길이 100m, 200m = 1롤
  3. ③ 두께는 2겹 접착 후 1.5mm
  4. ④ 두께 0.1mm 폭 10mm의 동판을 테이프 중앙에 삽입합니다.
  5. ⑤ 재질은 LDPE(저밀도 PE)로 제조하여 인쇄하며 2겹의 비닐 사이에 동판을 삽입 후 특수접착으로 생산합니다.
  6. ⑥ 파탄 점은 세로 190, 가로 185(kgf/cm2,ASTM기준)
