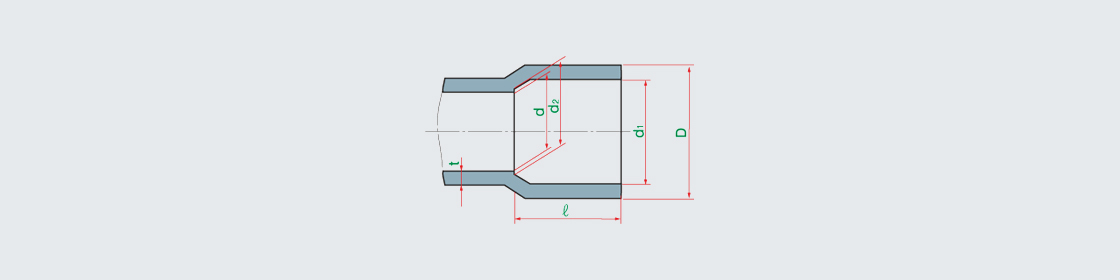

단위 : mm
| 호칭지름 (mm) | 접속부 안지름 | 접속부 길이 | 캡의지름 | 삽입부 바깥지름 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 허용차 | d₂ (최소) | d₂ (최소) | L (최대) | ||||||
| d₃ | 허용치 | d₄ (최대) | D (최대) | 허용치 | ||||||
| 100 | 115.85 | ±1.00 | 100 | 42 | 145 | 115.45 | ±1.00 | 151 | 114 | ±0.4 |
| 125 | 141.50 | ±1.00 | 125 | 44 | 155 | 141.3 | ±1.00 | 184 | 140 | ±0.5 |
| 150 | 167.15 | ±1.15 | 146 | 47 | 165 | 166.9 | ±1.15 | 218 | 165 | ±0.5 |
| 200 | 219.10 | ±1.50 | 194 | 52 | 185 | 219.35 | ±1.50 | 285 | 216 | ±0.7 |
| 250 | 269.95 | ±1.60 | 240 | 57 | 205 | 269.4 | ±1.60 | 351 | 267 | ±0.9 |
| 300 | 321.55 | ±1.60 | 286 | 62 | 225 | 310 | ±1.60 | 410 | 318 | ±1.0 |
| 350 | 358.00 | ±1.60 | 319 | 67 | 240 | 358 | ±1.60 | 471 | 355 | ±1.2 |
